Модуляция и синхронизация

Блок 8. Модуляция и синхронизация

Назначение

Блок вводит цифровую модуляцию, демодуляцию и базовые механизмы синхронизации по времени, частоте и фазе.

Почему блок важен

Он превращает SDR из средства наблюдения тонов в систему передачи полезной информации и связывает DSP с реальным приёмником.

Основные темы

• BPSK, QPSK и базовые созвездия;
• формирование импульсов и shaping;
• символьная синхронизация;
• частотная и фазовая синхронизация;
• решающие устройства и BER;
• отладка модулятора и демодулятора.

Практическая часть

• сборка цепочки модулятор–канал–демодулятор;
• наблюдение созвездий и eye-diagram;
• эксперименты с рассогласованием частоты и времени;
• оценка ошибок синхронизации и качества приёма.

Инструменты блока

Основной набор инструментов: MATLAB, Simulink, GNU Radio, Python.

Что должно получиться на выходе

• созвездия до и после синхронизации;
• графики BER или ошибок решения;
• описание цепочки синхронизации;
• отчёт по модуляции и демодуляции.

Структура папки блока

block_08_modulation_and_synchronization/
├── README.md
├── README_ru.md
├── README_en.md
├── CONTENTS_ru.md
├── CONTENTS_en.md
├── assets/
├── images/
├── kicad/
├── simulink/
├── matlab/
├── python/
├── cpp/
├── gnuradio/
└── reports/

• assets/ — справочные данные и вспомогательные материалы;
• images/ — диаграммы, скриншоты и фотографии;
• kicad/ — схемы и электрические пояснения;
• simulink/, matlab/, python/, cpp/, gnuradio/ — модели и инструменты анализа;
• reports/ — отчёты и шаблоны оформления.

Рекомендуемый порядок работы

1. собрать базовый цифровой линк.
2. визуализировать созвездия и временные диаграммы.
3. ввести ошибки синхронизации и компенсировать их.
4. сформулировать ограничения и выводы.

Реальный BPSK на железе — спектр, созвездие и SNR/EVM

Реально измеренный BPSK с курсовой платы (Zynq-7020 + AD9361): те же три величины, что вы считаете в теории — спектр мощности, созвездие и SNR / EVM — но снятые с работающего железа, со сравнением двух точек наблюдения одного передатчика: встроенного FPGA-приёмника в цифровом loopback AD9361 и независимого RTL-SDR по эфиру.

Метрика	Плата PL RX (цифровой loopback)	RTL-SDR (эфир, ~10 см)
EVM	≈ 1.6 %	≈ 10.6 %
SNR (из EVM)	≈ 36 дБ	≈ 19.5 дБ
Смещение несущей	0 (цифра, несущей нет)	≈ +2.7 кГц
BER	0	0

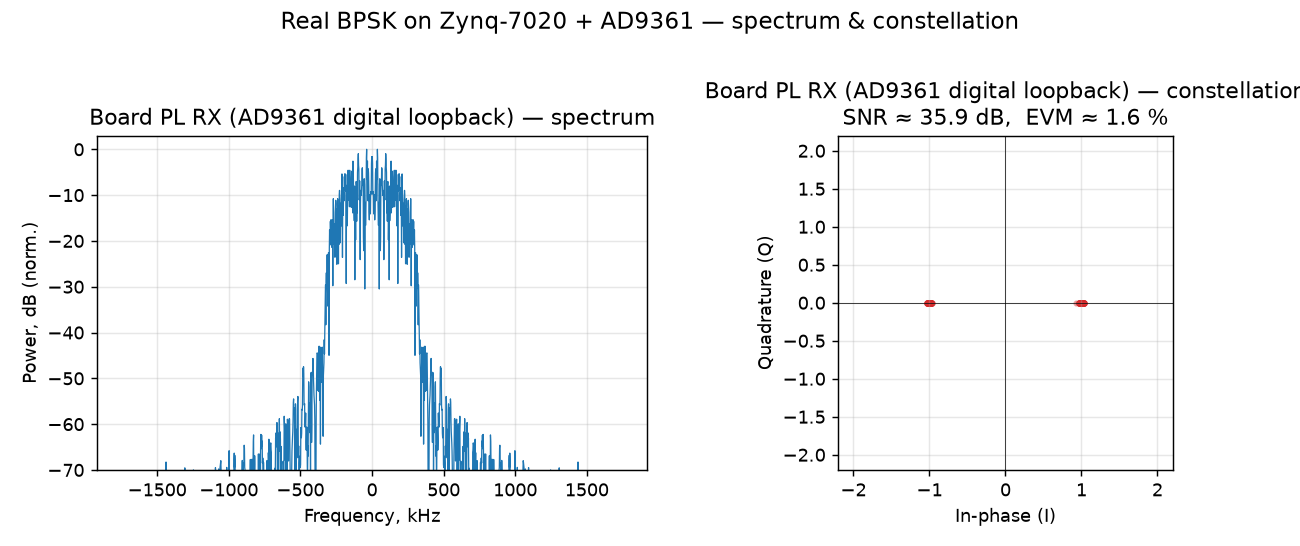

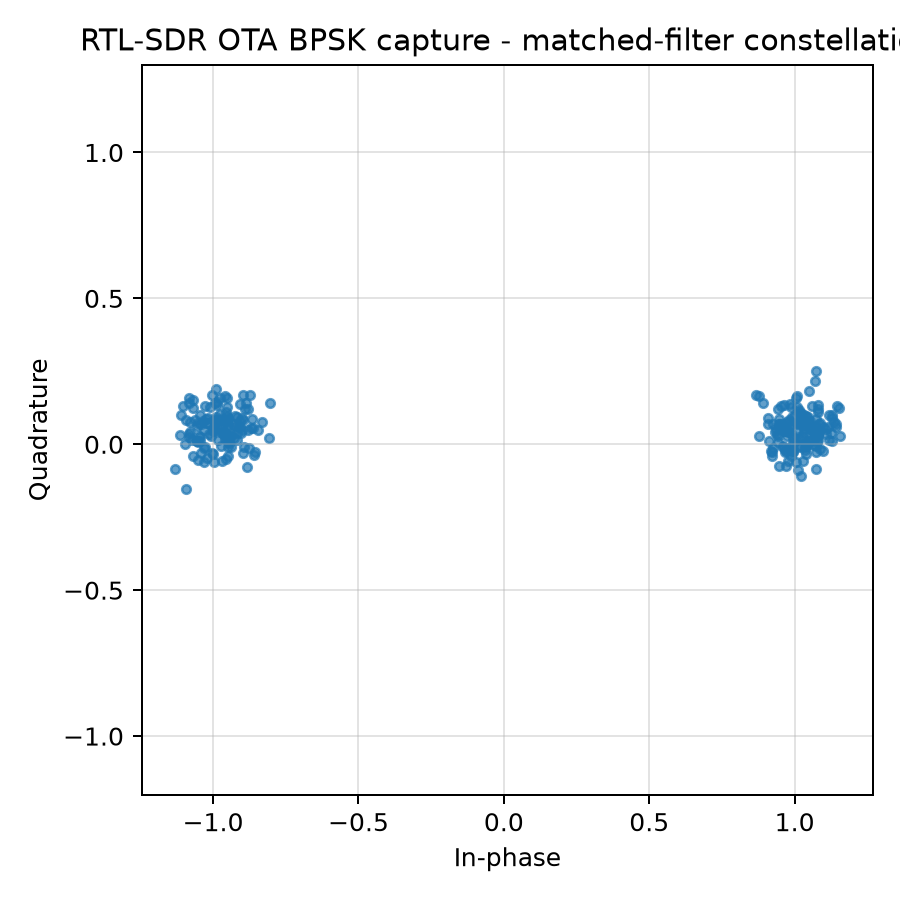

Внутренний loopback изолирует модем — два плотных кластера на I = ±1, Q ≈ 0, несущей нет. По эфиру радиоканал размывает кластеры шумом и поворачивает их из-за смещения несущей (Lab 8.1 / 8.2 на реальном железе), но на близком расстоянии всё равно декодит с BER 0. Визуальный разрыв между двумя созвездиями — это и есть РЧ-канал. Полный разбор, цифры и воспроизведение: Lab 8.7 — Реальные BPSK-метрики на железе.

QPSK — два бита на символ, impairments и BER

QPSK — это две независимые BPSK-оси (Gray: младший бит → I, старший → Q), поэтому вдвое поднимает битовую скорость при той же полосе. Синтезируемый QPSK-модем, переиспользующий общие upsampler / RRC / sampler, восстанавливает полный кадр с BER = 0 в HDL-loopback; симуляция канала показывает, что делают с ним два impairment'а этого блока:

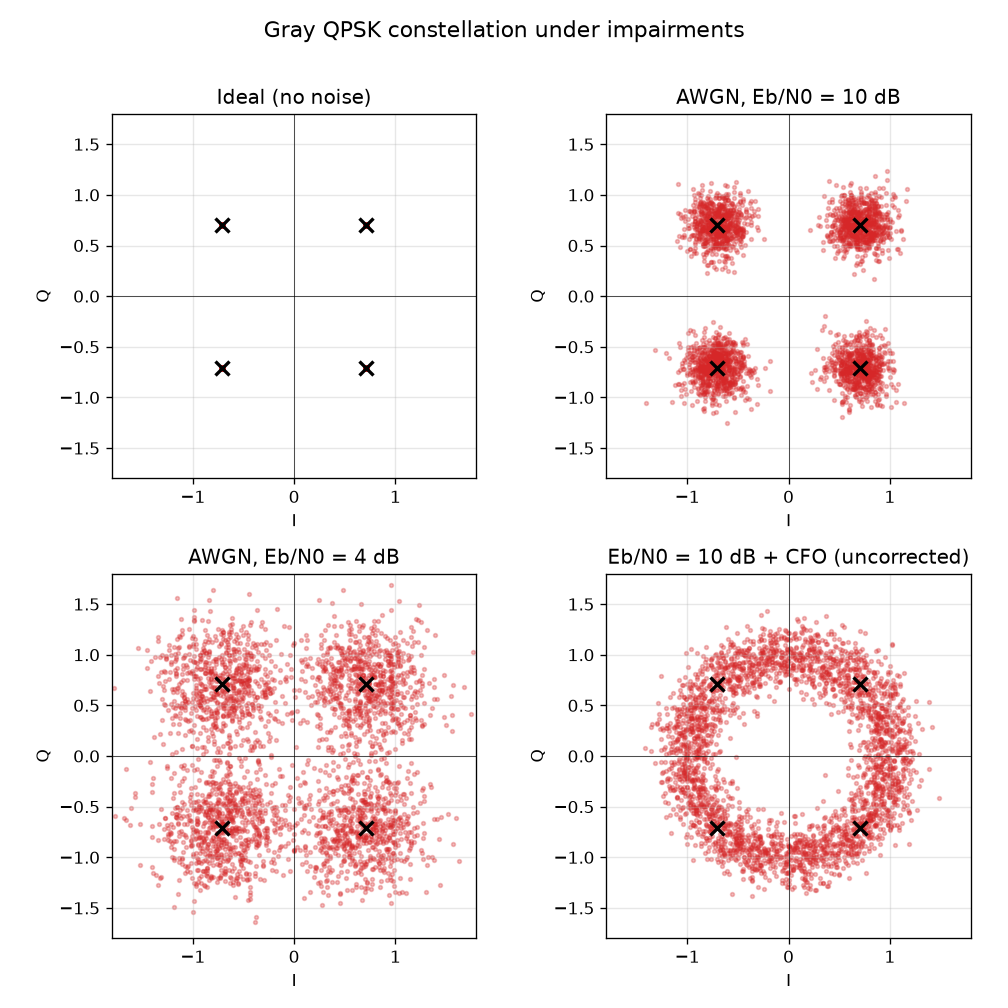

Четыре чистые точки → размытые шумом облака → (при низком Eb/N0) облака пересекают оси = битовые ошибки; нескорректированное смещение несущей поворачивает четыре точки в кольцо, недекодируемое до де-ротации петлёй carrier-recovery (Lab 8.1 / 8.2).

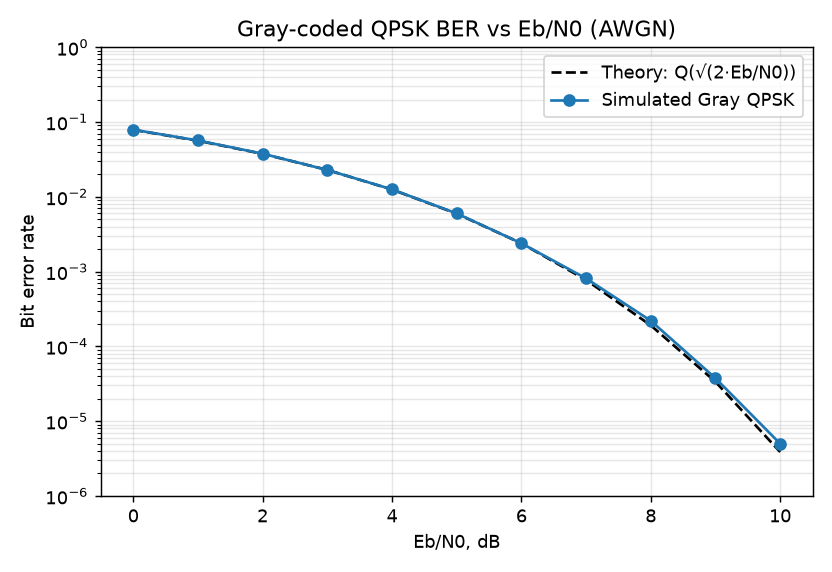

Как две ортогональные BPSK-оси, Gray QPSK имеет тот же по-битовый BER, что и BPSK, Q(√(2·Eb/N0)) — симуляция ложится на теорию на 0–10 дБ. Полный разбор: Lab 8.8 — QPSK-модем, impairments и BER.

Carrier recovery для QPSK — де-ротация CFO-кольца

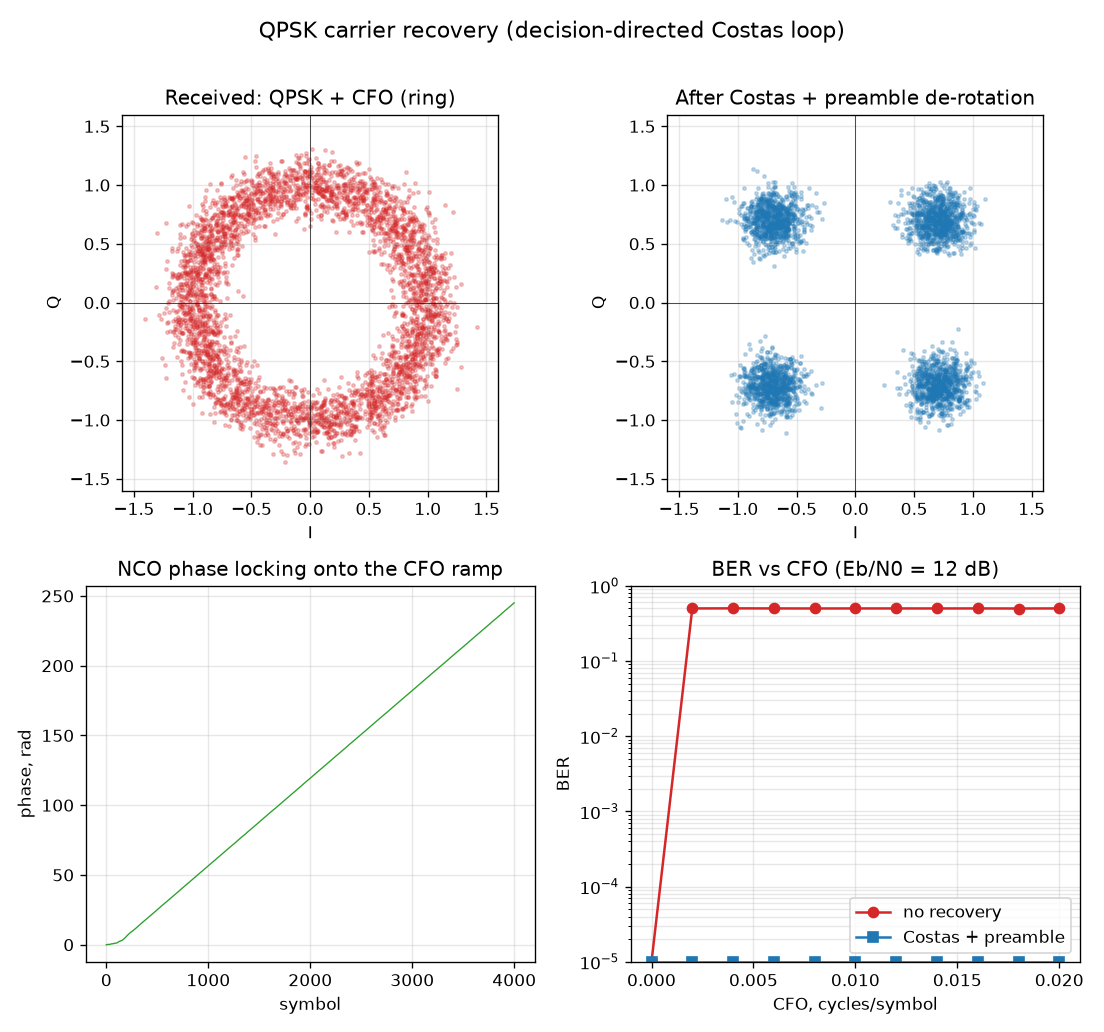

CFO-кольцо выше недекодируемо (BER ≈ 0.5), пока его не де-ротирует петля carrier-recovery. Decision-directed петля Костаса (NCO + PI-фильтр петли + QPSK-детектор фазовой ошибки — частотный двойник петли Гарднера) заводит кольцо обратно на четыре точки и трекает CFO-рамп:

Единственное отличие от BPSK: петля стабилизируется на одном из четырёх поворотов k·90°, поэтому созвездие выглядит идеально, но раскладка битов может быть повёрнута (неоднозначность 90°). Её снимает та же известная преамбула, которой модем ловит начало кадра, — и «шумный» BER превращается в ровный BER = 0 на всём диапазоне CFO. Полный разбор: Lab 8.9 — Carrier recovery для QPSK.

QPSK на реальном железе — loopback платы vs эфир

Те же три величины, что в BPSK-измерении выше, теперь для QPSK: собственный PL-приёмник платы в fabric loopback (модем изолирован — без РЧ и несущей) против независимого RTL-SDR по эфиру. Хост-демодулятор делает ровно то, чему учит этот блок: грубый + точный поиск смещения несущей, согласованный RRC-фильтр, кадровую синхронизацию по преамбуле и снятие 90°-неоднозначности перебором четырёх поворотов.

Метрика	Плата PL RX (fabric loopback)	RTL-SDR (эфир, ~1–2 см)
EVM	≈ 1.5 %	≈ 19 %
SNR (из EVM)	≈ 36 дБ	≈ 14.5 дБ
Смещение несущей	0 (цифра, несущей нет)	≈ +2.3 кГц
BER	0 (0/280)	0 (0/280)

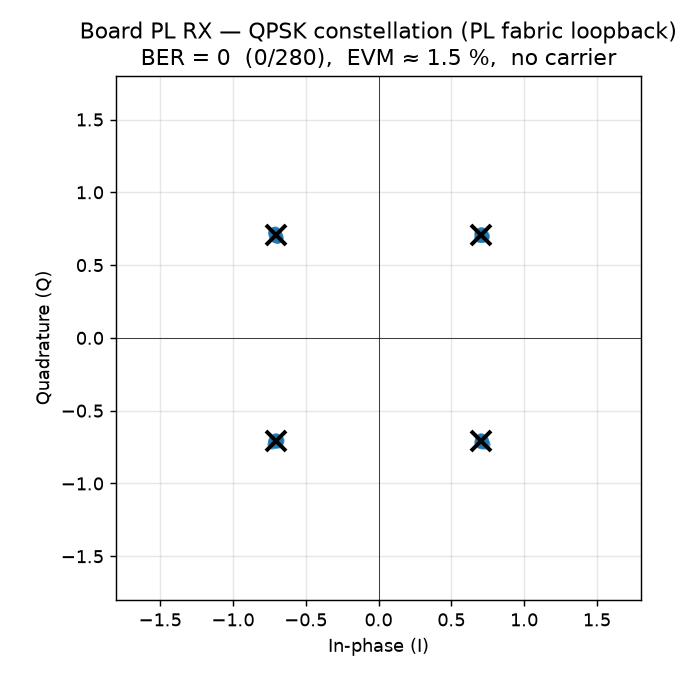

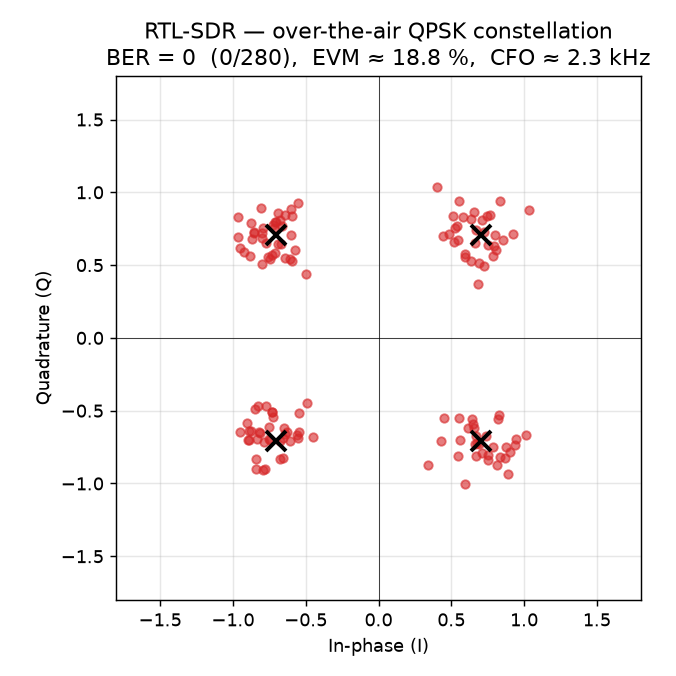

Четыре тугие точки в loopback (изолированный модем) превращаются в четыре размытых шумом и повёрнутых несущей облака по эфиру (радиоканал), но обе картинки декодятся с BER = 0 той же цепочкой синхронизации, что моделируют симуляции. Визуальный зазор между созвездиями — это и есть РЧ-канал: ровно та же BPSK-история из Lab 8.7, теперь по два бита на символ.

Следующий шаг

После завершения блока студент должен быть готов использовать его результаты как основу для следующего этапа курса и связанного практического эксперимента.
