Lab 1.1 — Управляемый DDS-тон Zynq с приемом на RTL-SDR¶

Назначение¶

Эта лабораторная работа замыкает первый управляемый RF-цикл курса:

Zynq + AD9361 DDS tone -> короткий RF-путь -> захват RTL-SDR -> WAV IQ -> офлайн-анализ спектра

В отличие от Lab 1.0, источник сигнала теперь известен заранее. Студент не просто наблюдает эфир, а проверяет, подтверждает ли внешний приемник именно тот сигнал, который должен формировать передатчик.

Зачем это нужно¶

Одиночный тон удобен как первый управляемый witness для:

настройки несущей;
проверки согласованности sample rate;
дисциплины по уровням TX/RX;
поиска клиппинга и перегрузки;
воспроизводимой IQ-записи с метаданными.

Если этот шаг работает, то дальнейшие лабораторные по BPSK/QPSK уже опираются на проверенный RF-baseline.

Живой опорный прогон¶

В репозитории теперь есть реальный stock-shell прогон, снятый 2026-06-24, со следующими параметрами:

Параметр	Значение
Несущая	`915 MHz`
Tone offset	`200 kHz`
Sample rate на Zynq	`3.84 MS/s`
Sample rate RTL-SDR	`2.4 MS/s`
TX attenuation	`-40 dB`
Tuner gain RTL-SDR	`20.0 dB`
Масштаб тона	`0.25`

Измеренный результат офлайн-анализатора WAV:

Метрика	Значение
Измеренный пик	`202624.512 Hz`
Ошибка частоты	`+2624.512 Hz`
Оценка SNR	`66.40 dB`
Доля клиппинга	`0`
Quality gate	`PASS`

Артефакты¶

Capture report: docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_stock_dds_tone_ref_a.json
Metrics JSON: docs/assets/lab11_24_dds_tone_rtl_monitor_live_20260624_stock_dds_tone_ref_a_metrics.json
Dataset manifest: datasets/lab11_24_dds_tone_rtl_monitor/manifest_live_20260624_stock_dds_tone_ref_a.yaml

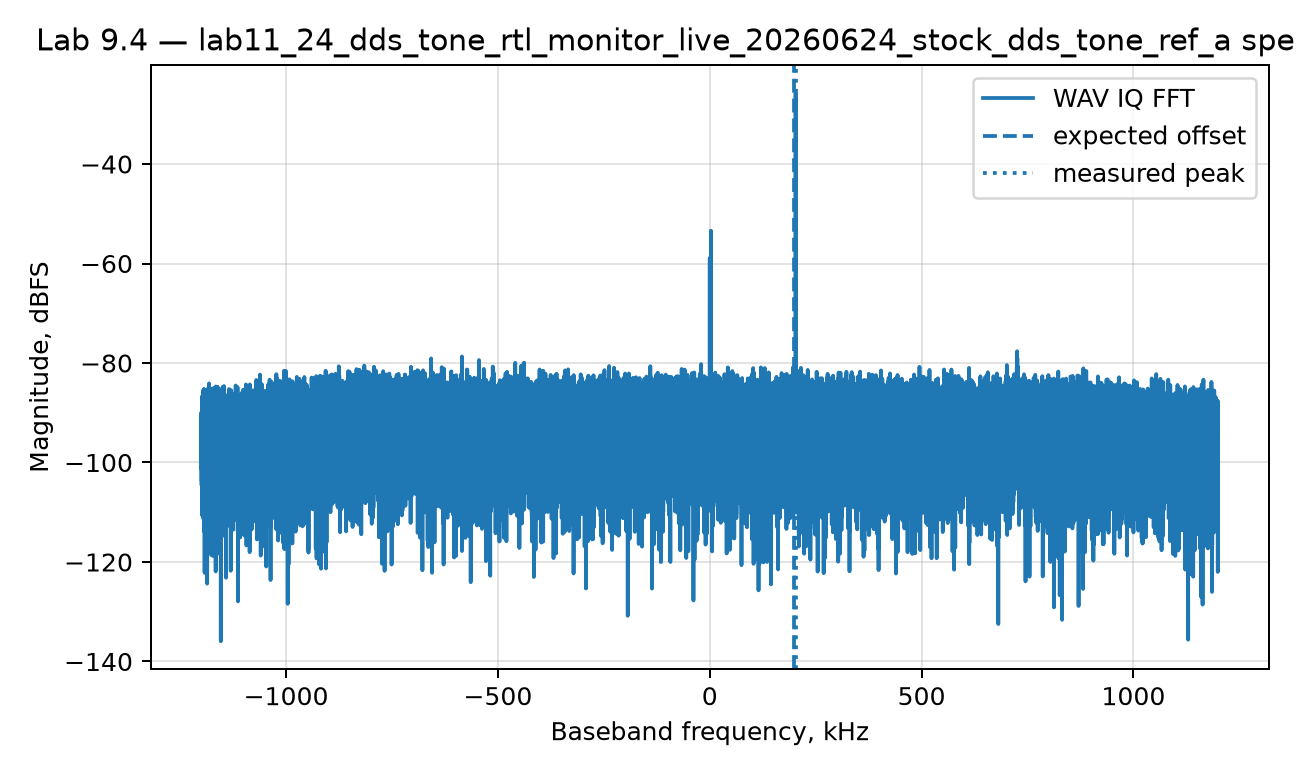

График спектра:

Управляемый спектр stock-shell DDS tone

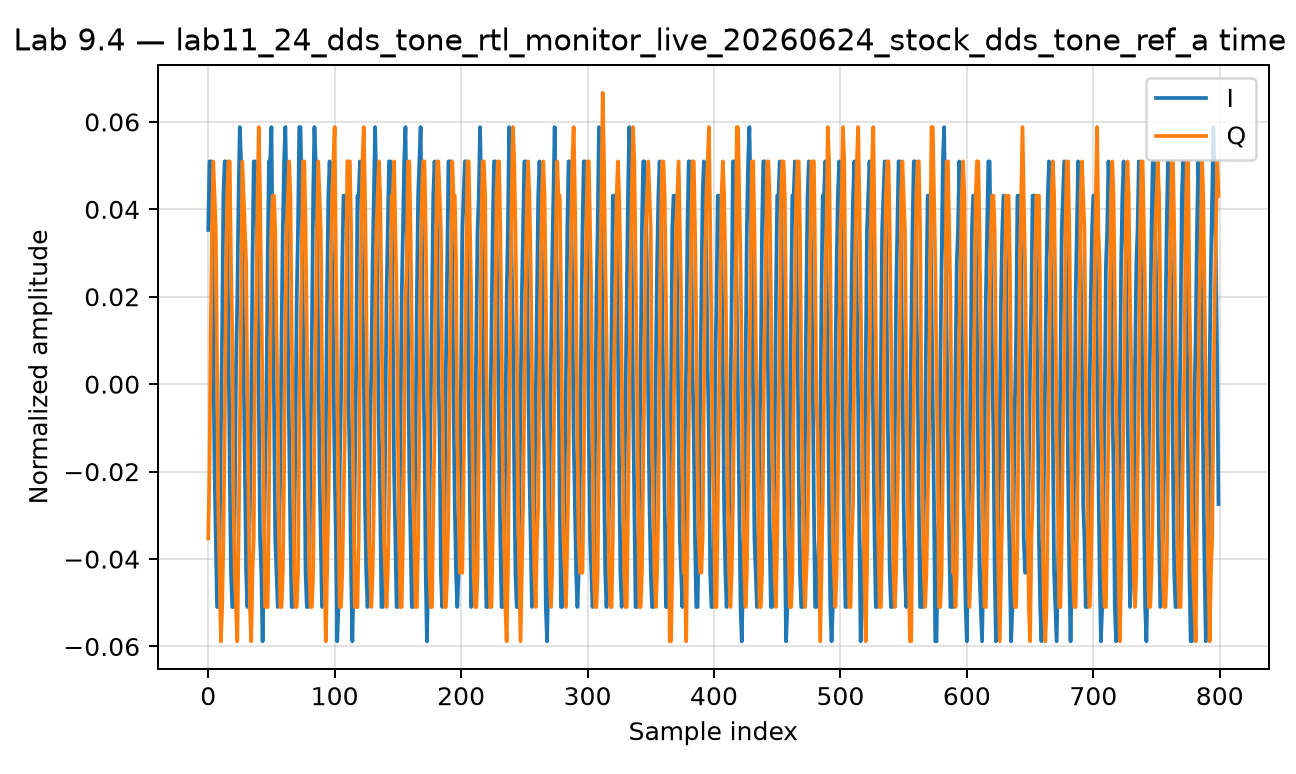

Краткий time preview:

Time preview для stock-shell DDS tone

Воспроизведение¶

Захват:

python blocks/block_11_integrated_sdr_project/python/lab_11_24_capture_dds_tone_rtl_monitor_wav.py `
  --mode stock `
  --run-tag live_20260624_stock_dds_tone_ref_a `
  --tone-offset-hz 200000 `
  --tone-scale 0.25 `
  --tx-attenuation-db -40 `
  --rx-gain-db 10 `
  --rtl-tuner-gain-db10 200 `
  --no-reboot-after

Офлайн-анализ:

python blocks/block_09_recording_and_analysis_tools/python/lab_9_4_read_wav_iq_and_analyze.py `
  --manifest datasets/lab11_24_dds_tone_rtl_monitor/manifest_live_20260624_stock_dds_tone_ref_a.yaml

Инженерная интерпретация¶

Этот прогон закрывает первый управляемый пример с внешним приемником для Block 1:

тон виден на ожидаемом смещении;
частотная ошибка невелика и объяснима рассогласованием LO/tuner;
SNR достаточно высокий для хорошего учебного отчета;
тот же WAV manifest потом можно напрямую переиспользовать в Block 9.

Runtime-расширение¶

Тот же helper сначала был запущен на настоящем runtime bridge_txrx_mux overlay:

report: docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_runtime_dds_tone_ref_a.json
metrics: docs/assets/lab11_24_dds_tone_rtl_monitor_live_20260624_runtime_dds_tone_ref_a_metrics.json

Этот runtime-прогон tone quality gate не прошел: ожидаемый тон на 200 kHz исчез, а главный внешний пик схлопнулся почти в DC.

После этого witness был повторен и на более минимальных runtime-payload'ах:

Payload	Измеренный пик	Оценка SNR	Quality gate	Интерпретация
`stock-shell`	`202624.5 Hz`	`66.4 dB`	`PASS`	Ожидаемый внешний тон `200 kHz` хорошо виден
`vendor_only`	`2600.1 Hz`	`35.9 dB`	`FAIL`	Доминирующий пик схлопывается к DC
`gpreg_only`	`2636.7 Hz`	`36.9 dB`	`FAIL`	Тот же near-DC collapse
`bridge_rx_only`	`2636.7 Hz`	`36.9 dB`	`FAIL`	Тот же near-DC collapse
`bridge_txrx_mux`	`2636.7 Hz`	`38.7 dB`	`FAIL`	Тот же near-DC collapse

Расширенные артефакты:

docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_vendor_only_dds_tone_a.json
docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_gpreg_only_dds_tone_a.json
docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_bridge_rx_only_dds_tone_a.json
docs/assets/lab1125_stock_vs_runtime_dds_tone_sweep_live_20260624_sync_arm_test_a.json

Это уже было сильнее исходного наблюдения только для bridge_txrx_mux. Даже минимальные editable non-stock shell-варианты теряли внешний DDS witness, а значит текущий Block 11 blocker сидел в самом runtime shell / hot-load RF path, а не в более поздней course BPSK bridge-логике.

После этого был проведен repair-эксперимент с явной post-reload переинициализацией DDS-core:

Payload + repair	Измеренный пик	Оценка SNR	Quality gate	Интерпретация
`vendor_only + cf_axi_dds rebind + RATECNTRL=3`	`202624.5 Hz`	`66.5 dB`	`PASS`	Внешний тон `200 kHz` полностью восстановлен
`bridge_txrx_mux + cf_axi_dds rebind + RATECNTRL=3`	`202624.5 Hz`	`66.0 dB`	`PASS`	Полный course overlay снова дает внешний TX witness

Артефакты repair-ветки:

docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_vendor_only_dds_tone_rebind_dds_a.json
docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_vendor_only_dds_tone_rebind_dds_rate3_a.json
docs/assets/lab1124_dds_tone_rtl_monitor_live_20260624_bridge_txrx_mux_dds_tone_rebind_dds_rate3_a.json

Промежуточный прогон только с cf_axi_dds rebind уже возвращал сигнал, но примерно на 800 kHz вместо 200 kHz. Это локализовало еще один недостающий post-reload шаг: нужно было вернуть DAC rate-control register в штатное значение 3.

Из-за этого лабораторная теперь полезна далеко не только для Block 1. Она одновременно служит:

первым управляемым external-receiver experiment курса;
чистым Block 11 witness, который доказывает, что внешний TX-path failure после runtime reload в принципе исправим через post-reload AXI DDS re-initialization.
